01 · VOOR DE NAALD
Een plaat begint niet bij de naald.
Een phonotrap versterkt niet alleen. Hij reconstrueert.
Voordat de naald de groef volgt, heeft de muziek al een lange reis afgelegd. Tijdens die reis wordt het signaal bewust bewerkt. Bij weergave moet die bewerking zo nauwkeurig mogelijk worden teruggedraaid.
VAN OPNAME NAAR WEERGAVE
MASTER
→
MASTERING
→
CUTTING EQ
→
SNIJKOP
→
VINYL
→
ELEMENT
→
PHONOTRAP
De kernvraag
Als tijdens het snijden iets bewust aan het signaal is veranderd, hoe nauwkeurig weten we dan wat er bij playback weer moet worden teruggedraaid?
02 · CUTTING ↔ PLAYBACK
De curve die erin ging moet er uiteindelijk weer uit...
De basis is elegant: de equalisation tijdens het snijden en de correctie tijdens playback horen elkaars spiegelbeeld te zijn. Waar het laag bij cutting wordt verzwakt en het hoog wordt opgehaald, doet de phonotrap bij playback het omgekeerde. Alleen wanneer beide overdrachtsfuncties voldoende op elkaar aansluiten, nadert de elektrische uitgang opnieuw het signaal van vóór het snijproces.
BIJ HET SNIJDEN
Cutting EQ
De groef wordt voorbereid op de fysieke realiteit van vinyl: lage frequenties vragen veel uitslag, hoge frequenties vragen andere beheersing van cutter head en cutting amplifier.
BIJ WEERGAVE
Playback EQ
De phonotrap past de inverse karakteristiek toe. Het doel is niet een smaakcorrectie, maar het zo nauwkeurig mogelijk terugvinden van de verhouding die vóór cutting bestond.
03 · DE HISTORISCHE VRAAG
Is RIAA altijd het hele verhaal?
Dat vóór de brede invoering van RIAA verschillende opname- en playback-curves bestonden, is historisch goed gedocumenteerd. Zanden gaat een stap verder. Kazutoshi Yamada onderzocht vanaf de jaren negentig documentatie, historische apparatuur en luisterresultaten en concludeerde dat ook een deel van de stereoplaten beter kan aansluiten bij andere karakteristieken dan standaard RIAA.
Op basis van dat onderzoek groepeert Zanden de relevante playback-instellingen in vijf families: RIAA, Columbia, Decca, EMI en Teldec.
RIAA
COLUMBIA
DECCA
EMI
TELDEC
WAT WETEN WE — EN WAT STELT ZANDEN?
Nieuwsgierigheid zonder dogma.
De precieze toepassing van niet-RIAA-curves bij latere stereo-LP’s is onderwerp van discussie. Daarom presenteren we Zandens indeling niet als een universeel historisch feit, maar als de uitkomst van Yamada’s onderzoek en ontwerpfilosofie.
De praktische benadering is verrassend eenvoudig: begin bij de waarschijnlijke curve, luister naar stemmen, instrumentverhoudingen, ruimte en samenhang — en vergelijk.
04 · AMPLITUDE & FASE
Het gaat niet alleen om meer of minder hoog.
Een playback-EQ-curve verandert vanzelfsprekend het frequentieverloop. Maar een analoog filter heeft ook fasegedrag. De grafieken in Zandens whitepaper laten beide kanten zien: verschillen in amplitude gaan samen met verschillen in fase over het frequentiegebied.
Daarom is een alternatieve EQ-instelling niet goed te begrijpen als een luxe bass- of treble-regelaar. Wanneer de gekozen inverse karakteristiek beter aansluit op de curve waarmee een plaat is gemaakt, verandert niet alleen de tonale balans. Ook de onderlinge tijd- en faseverhoudingen van frequentiecomponenten veranderen mee.
Tonaliteit · fase · timing · ruimte · samenhang
Hoe groot en hoe hoorbaar ieder afzonderlijk effect is, hangt af van plaat, opnameketen en afspeelsysteem. Zanden verbindt deze parameters echter bewust: niet om een opname mooier te kleuren, maar om de reconstructiefout kleiner te maken.
MODEL 120S · SOLID-STATE LCR
MODEL 1200 SIGNATURE · FULLY BALANCED LCR
05 · DE VIERDE TIJDCONSTANTE
De snijmachine hoort ook bij het verhaal.
De bekende RIAA-correctie wordt doorgaans beschreven met drie tijdconstanten. Zanden richt daarnaast de aandacht op wat het de vierde tijdconstante (4th time constant) noemt: de hoogfrequente begrenzing die in de praktijk onderdeel kan zijn van de cutting chain.
Een cutter head en cutting amplifier kunnen het theoretisch oplopende hoog niet onbeperkt volgen. In Zandens benadering moet daarom ook de karakteristiek van dit deel van het snijsysteem worden meegenomen wanneer de playback-EQ zo nauwkeurig mogelijk de inverse van de cutting-EQ wil vormen.
HIGH
55 kHz
MID
45 kHz
LOW
42,5 kHz
Vijf basiscurves gecombineerd met drie instellingen voor de vierde tijdconstante leveren bij de 1200S vijftien mogelijke EQ-combinaties op.
06 · KAZUTOSHI YAMADA
Op zoek naar de oorspronkelijke opname.
Yamada’s onderzoek naar playback-EQ staat niet los van zijn bredere ontwerpfilosofie. In Zanden-ontwerpen keren dezelfde thema’s steeds terug: fase, tijdgedrag, zo weinig mogelijk onnodige bewerking en het bewaren van de structuur van het oorspronkelijke signaal.
Bij vinyl krijgt die gedachte een bijzondere betekenis. De plaat is het eindresultaat van een keten van bewuste technische keuzes. De phonotrap staat aan het einde van die keten en moet beslissen hoe het vastgelegde signaal wordt terugvertaald.
Niet méér analoog.
Minder tussen de opname en de luisteraar.
ZANDEN · OSAKA
Een ontwerper die blijft luisteren.
Yamada’s werk vertrekt niet vanuit één truc of één meetwaarde. Het is een jarenlang onderzoek naar hoe schakeling, fase, tijd, voeding, ruisbeheersing en equalisation samen de muzikale gebeurtenis intact kunnen laten.
07 · VAN TECHNIEK NAAR MUZIEK
Wat hoor je als het klopt?
De verkeerde EQ kan een opname op het eerste gehoor zelfs aantrekkelijk maken: voller, lichter of spectaculairder. De interessantere vraag is of stemmen en instrumenten hun natuurlijke verhouding terugkrijgen, of de ruimte geloofwaardig wordt en of de muziek als één gebeurtenis blijft samenhangen.
Reviewers van de 120- en 1200-serie beschrijven veranderingen in tonaliteit, ruimtelijkheid, stemweergave, sibilantie, dynamiek en ambience wanneer zij tussen curves schakelen. Niet iedere plaat reageert hetzelfde en niet iedere aanbevolen curve wint automatisch. Juist daarom is vergelijken essentieel.
Luister.
Vergelijk.
Beslis.
Geen database en geen theorie kan de laatste stap overnemen. De plaat zelf — beluisterd in een transparante keten — blijft de uiteindelijke toets.

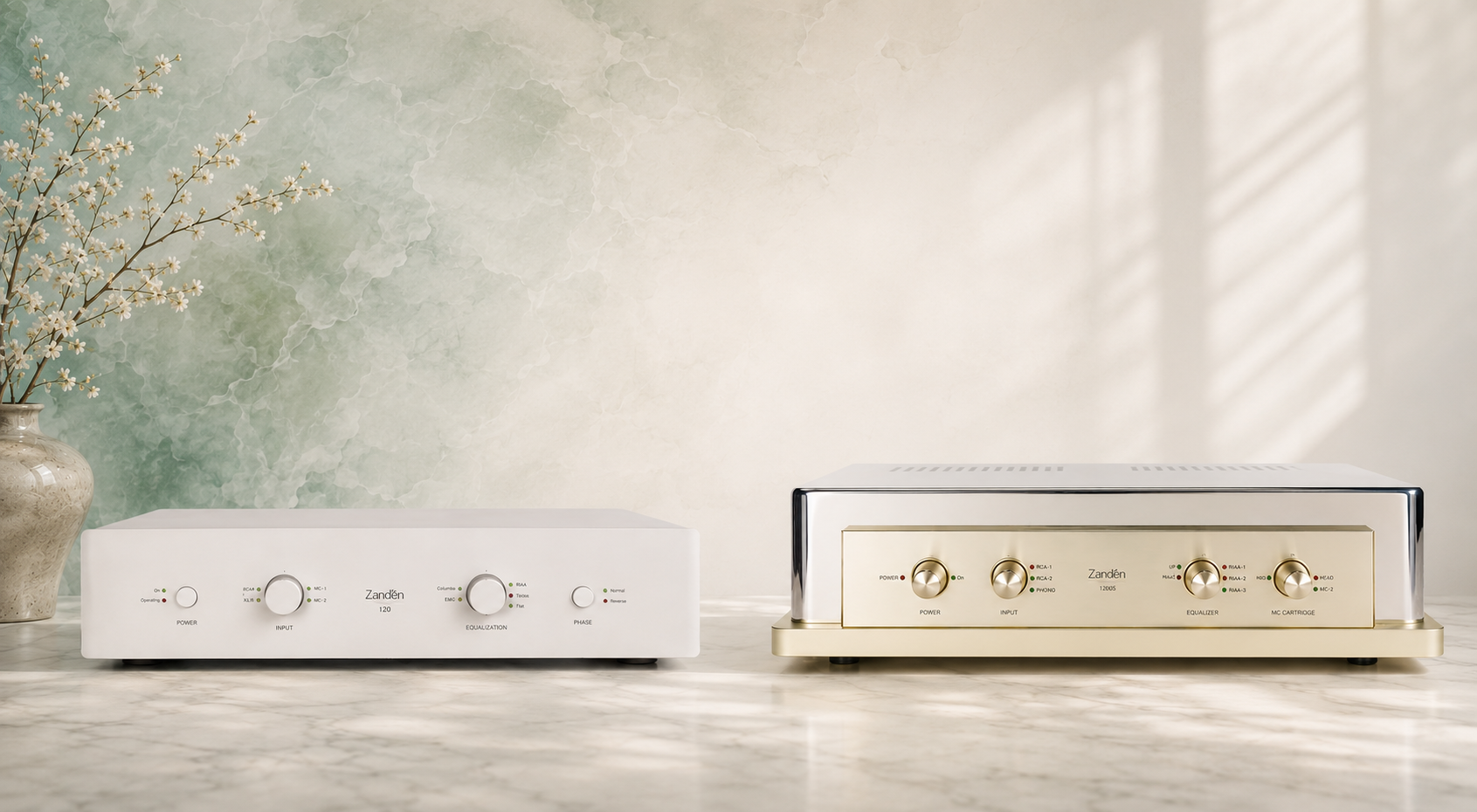

MODEL 120S · MODERN LINE

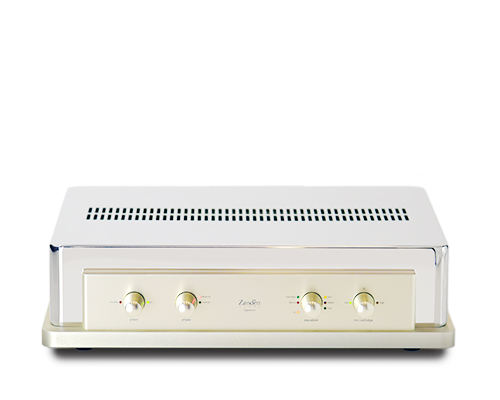

MODEL 1200 SIGNATURE · REFERENCE
08 · MODERN LINE

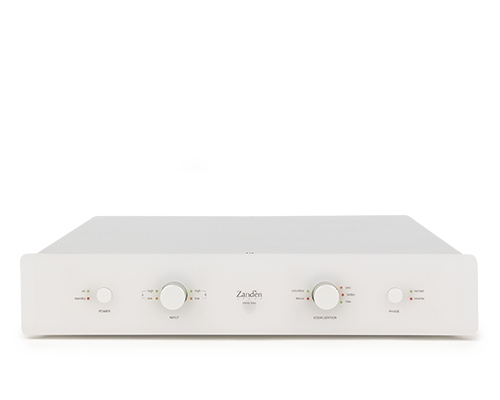

Zanden 120S
De essentie van Zandens phono-filosofie.
De 120S brengt Zandens LCR-equalisation, de historische playback-curves en de aandacht voor fase en tijd in een compactere, solid-state architectuur. Geen ‘instapmodel’ in filosofische zin, maar een directere uitvoering van hetzelfde uitgangspunt: de phonotrap moet zo weinig mogelijk een eigen klanksignatuur opleggen.
De actuele configuratie van de 120S kent vijftien combinaties van vijf basiscurves en drie vierde tijdconstanten.
CLASSIC / REFERENCE

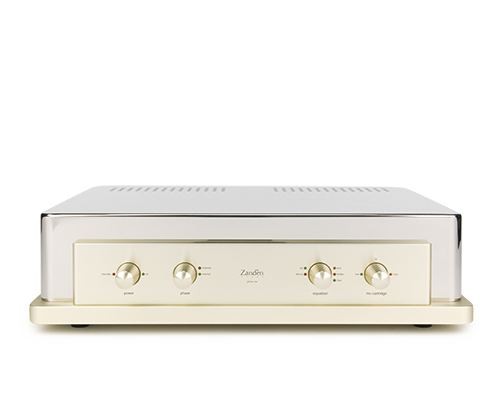

Zanden 1200S
De referentie-uitvoering.

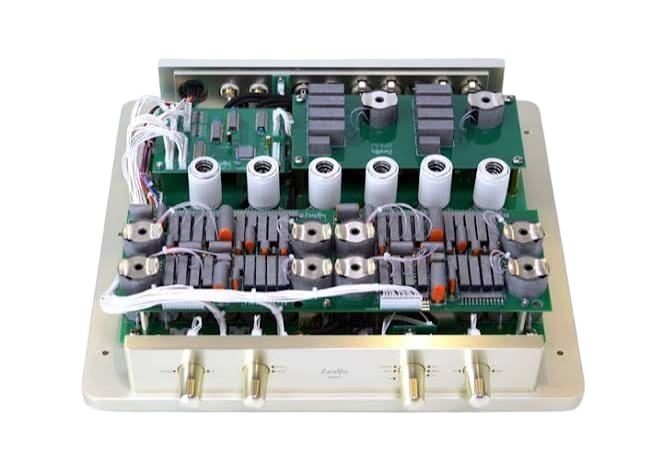

De 1200S voert het concept veel verder door: een volledig gebalanceerde push-pull LCR-architectuur, buizenversterking en vijftien combinaties van vijf basiscurves en drie vierde tijdconstanten. De technische ambitie is groter, maar de bedoeling blijft dezelfde.
Belangrijk: de selectable EQ is niet het bestaansrecht van een middelmatige phonotrap. Onafhankelijke reviewers beoordelen de 1200S juist ook op RIAA als een uitzonderlijke referentie-phonotrap, met zeer lage ruis, grote dynamische vrijheid, ruimte en samenhang.
09 · HET UITEINDELIJKE DOEL
Dichter bij de master.
Een LP wordt nooit opnieuw de master tape. Het snijden, galvaniseren, persen en afspelen laten ieder hun sporen na. Maar iedere playbackfout die we kunnen verkleinen, verwijdert een extra laag tussen de oorspronkelijke opname en de luisteraar.
Dat is de essentie van Zandens zoektocht. Niet méér warmte, romantiek of ‘vinylgevoel’, maar een zo nauwkeurig mogelijke reconstructie van de informatie die in de groef is vastgelegd.
Analoge waarheid is geen klankkleur.
Het is een richting.
VERDIEP JE IN DE TECHNIEK
15 combinaties.
Eén uitgangspunt.
De officiële Zanden-publicatie gaat dieper in op de vijf EQ-families, de vierde tijdconstante en de ontwikkeling van de 1200 Signature.
10 · OFFICIËLE ZANDEN WHITEPAPER
Ontvang de Zanden whitepaper.
Lees hoe Kazutoshi Yamada en Zanden de verschillende playback-EQ-curves, de vierde tijdconstante en de relatie tussen cutting en playback benaderen.
Het uitgebreide F&F-ebook The Quest for Analogue Truth volgt later. Tot die tijd is deze officiële Zanden-whitepaper de beste technische verdieping.
Voor de definitieve versie koppelen we hier een eigen naam/e-mailformulier en automatische levering van de PDF aan.
F&F HIFI · REFERENCE ROOM · OIRSCHOT

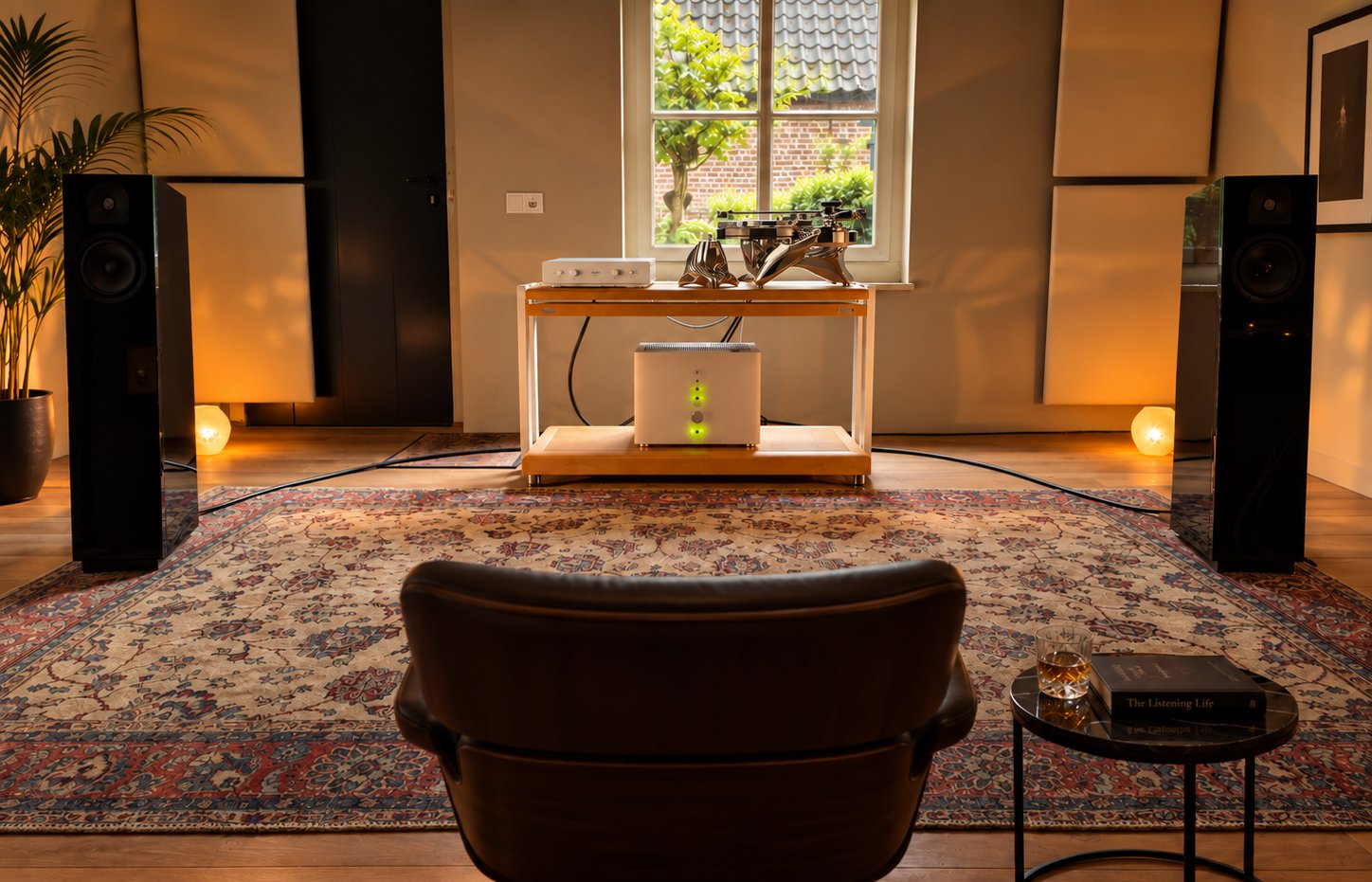

11 · F&F REFERENCE ROOM · OIRSCHOT
Hoor het verschil op je eigen platen.
Theorie over EQ-curves is interessant. Luisteren is overtuigender. Neem een aantal platen mee die je door en door kent. We beginnen bij de vertrouwde weergave en onderzoeken vervolgens wat er gebeurt wanneer playback-EQ en — waar van toepassing — de vierde tijdconstante worden aangepast.
Niet om een effect te demonstreren, maar om te horen welke instelling de opname het meest natuurlijk, coherent en geloofwaardig laat ademen.
PERSOONLIJK · OP AFSPRAAK
Eigen platen welkom.
F&F HiFi · Reference Room
Oirschot · Nederland
Luisteren staat centraal. Geen showroomroutine, maar tijd om werkelijk te vergelijken.
